Herstellung und Montage eines 10 Tonnen schweren Warmwasserspeichers aus Edelstahl
Wir haben einen atmosphärischen Warmwasserspeicher mit einem Volumen von 150 m³ aus Edelstahl 1.4301 gefertigt, nach Kisvárda geliefert und dort in Betrieb genommen. Der Behälter ist stehend und zylindrisch ausgeführt, mit flachem Boden und Kegeldeckel, und mit einem Dämmstützring versehen. Er fällt jedoch nicht in den Anwendungsbereich der PED-Richtlinie für Druckgeräte.
Technische Hauptdaten
- Volumen: 150 m³
- Durchmesser: 4.500 mm
- Gesamthöhe inkl. Podest und Leiter: 12.200 mm
- Gewicht: 10 Tonnen
Technische Herausforderungen
Die größte technische Herausforderung bei der Fertigung war die geringe Wandstärke von 5 bzw. 6 mm: Bei dieser Größe besteht ein reales Risiko bleibender Verformungen. Dieses Problem haben wir mit zwei parallel eingesetzten Lösungen beherrscht: Während der Montage kamen zusätzliche temporäre Innenversteifungen aus Hohlprofilen zum Einsatz, außerdem wurden am Außenmantel Versteifungsringe angeschweißt. So konnten wir die geometrische Genauigkeit während des gesamten Fertigungsprozesses, beim Transport und auch beim Einheben sicherstellen.

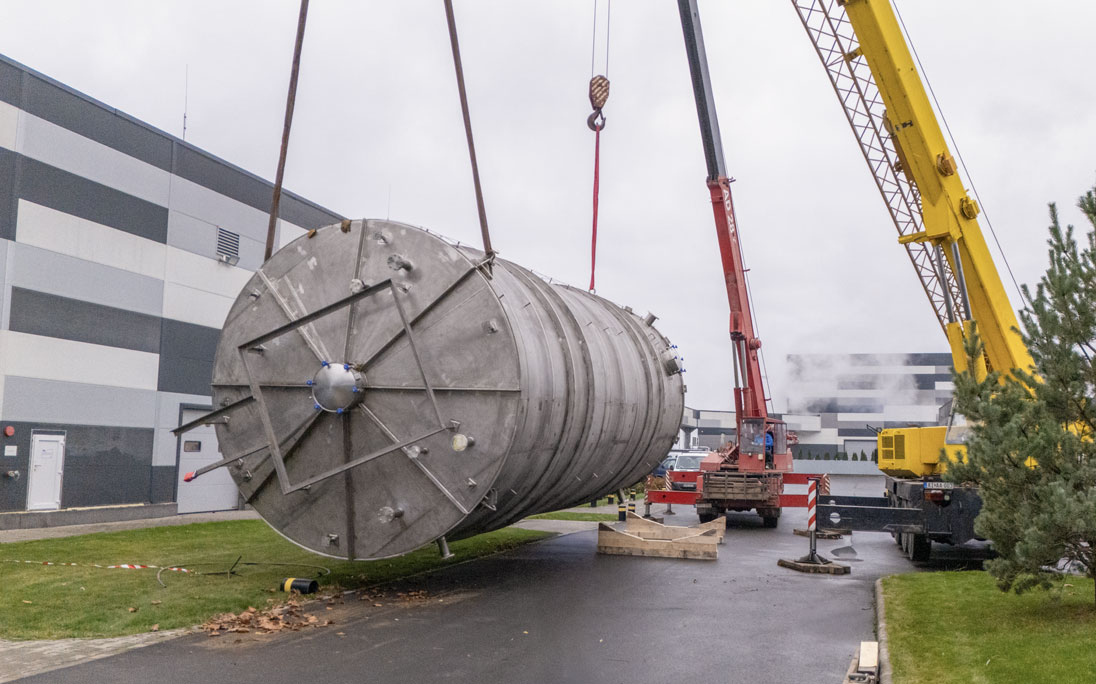

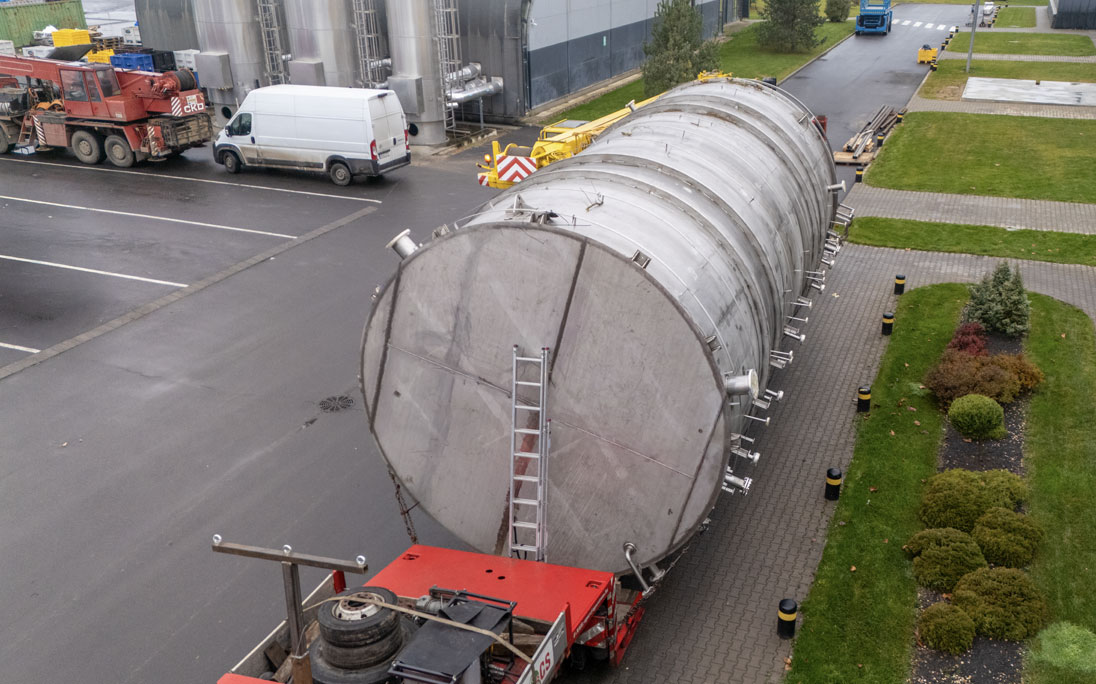

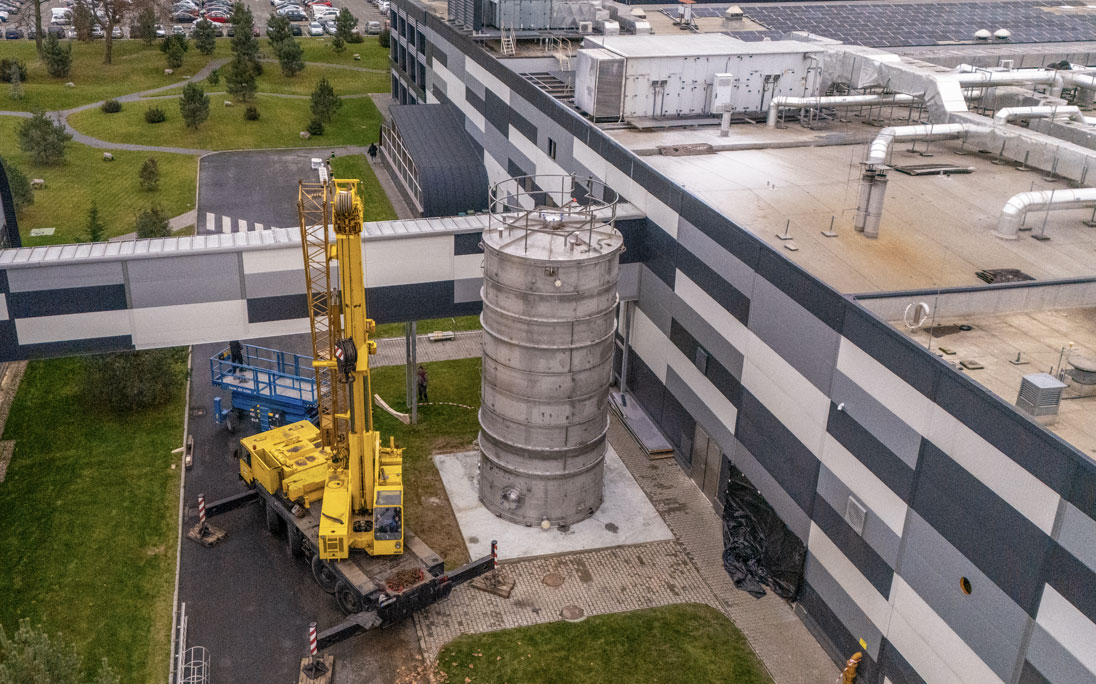

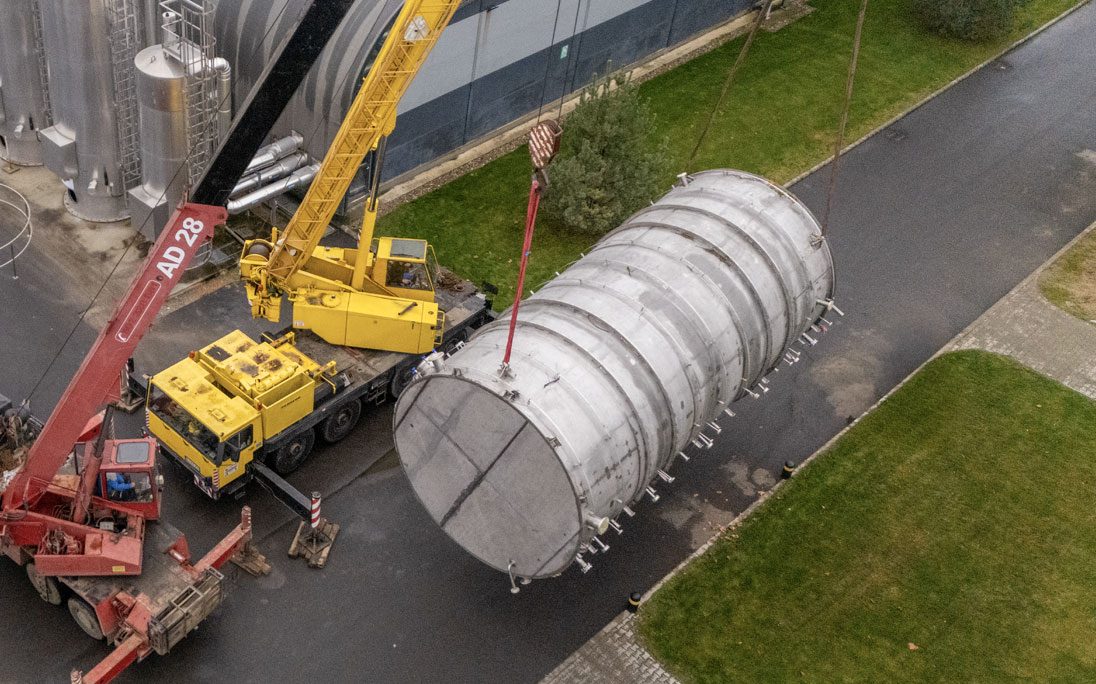

Der fertige Behälter wurde nach Kisvárda transportiert und per Kran an seinen endgültigen Platz gehoben. Dieser Hebevorgang erforderte eine präzise technische Vorbereitung und eine abgestimmte Ausführung.
Präzision in jeder Phase – vom ersten Entwurf bis zum finalen Hub.
